Commande
Marche chaudière
Boiler running control
Raccordement Alimentation Client
Client's supply connection
J2 - Alar
me (
230V si déf
aut)
/
Alar
m (
230V if def
ault)
J2-C - Comm
un /
Common
J2 - A
ux 1 /
Appoint 1
Polarité des fils à respecter
Wires polarity to be respected
L Max.
:
50 m
S Max.
:
0.5 mm²
2) Par terminal de commande
2) Through control terminal
6
5
3) Aqualis fonctionnant avec un appoint
chaudière
3 - Aqualis operating with an
auxiliary boiler
1
J1 - N
Relais 230V
Relay 230V

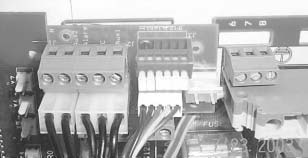

1 - Un cable de section 1.5mm² doit relier le bornier J2-C
(carte Rep.1) au bornier J2-1 (Phase) situé sous la carte
Rep.1.
Si ce cable n’est pas présent, le rajouter.
1 - Un cable de section 1.5mm² doit relier le bornier J2-C
(carte Rep.1) au bornier J2-1 (Phase) situé sous la carte
Rep.1.
Si ce cable n’est pas présent, le rajouter.
