28

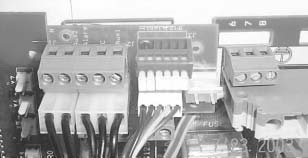

Conector J1
Conector J2
* Conector J3
Esquemas de conexiones
El control puede realizarse desde el
terminal
o desde las entradas
todo o
nada
(TOR).
Por entradas
TOR y EOLIS
1) Por entrada
Todo o Nada
J3
1
4
Conecte un contacto entre 1 y 4 del conector J3
(contacto libre de toda polaridad y de buena calidad).
Contacto cerrado
®
funcionamiento caliente
Contacto abierto
®
funcionamiento frío
MODO CALIENTE / FRIO
J3
1
3
Conecte un contacto entre 1 y 3 del conector J3
(contacto libre de toda polaridad y de buena calidad).
Contacto
cerrado
®
funcionamiento
en
valor predeterminado 2
VALOR PREDETERMINADO 2
J3
1
2
Retire el puente entre 1 y 2 del conector J3 y conecte
un contacto (contacto libre de toda polaridad y de
buena calidad).
Contacto cerrado
®
grupo autorizado para
funcionar
Contacto abierto
®
grupo parado
CONTROL DE AUTOMATICIDAD
* Atención:
sección máx.
= 0,5 mm²
